Node Quang FTTB Prevail WR8602JL: Giải Pháp Thu Phát Quang Hai Chiều Hiệu Suất Cao Cho Hạ Tầng HFC

Trong xu thế hiện đại hóa mạng truyền hình cáp và internet băng thông rộng, dòng thiết bị Node Quang FTTB Prevail WR8602JL khẳng định vị thế là giải pháp thu phát hai chiều (bidirectional) công nghiệp đáng tin cậy. Sở hữu khả năng kiểm soát điện tử linh hoạt cùng công suất phát ngược ổn định, thiết bị tối ưu hóa toàn diện cấu trúc mạng cáp quang đến tận tòa nhà (FTTB), mang lại chất lượng tín hiệu ổn định vượt trội cho toàn hệ thống.

1. Vai Trò Của Node Quang Prevail WR8602JL Trong Hạ Tầng Mạng FTTB & HFC

Đối với các kỹ sư công trình và đơn vị vận hành hạ tầng mạng lai ghép Cáp - Quang (HFC) hoặc hệ thống phân phối tín hiệu tại tòa nhà (FTTB), việc duy trì độ sạch của tín hiệu RF và cân bằng giữa hai chiều thu - phát luôn là bài toán cốt lõi. Sự suy hao tín hiệu trên đường truyền trục phụ hay hiện tượng méo tiếng, nhiễu hình trên các kênh truyền hình cáp rất dễ xảy ra nếu thiết bị đầu cuối không đạt công suất định mức lý tưởng.

Bộ Node quang FTTB Prevail WR8602JL được chế tạo chuẩn công nghiệp nhằm đảm nhận vai trò chuyển đổi mượt mà giữa hai môi trường Quang và RF. Thiết bị thực hiện thu tín hiệu quang đường xuống (Downstream) dải bước sóng rộng 1100 ~ 1600nm, đồng thời gom tín hiệu RF đường ngược (Upstream) từ các hộ thuê bao để phát quang trở lại đài trạm ở bước sóng tiêu chuẩn 1310nm. Thiết bị giúp:

• Tối ưu hóa mức công suất đầu ra định mức cao: Cung cấp mức đầu ra định mức ≥ 108 dBμV và tối đa đạt ≥ 114 dBμV, đảm bảo cung cấp tín hiệu RF mạnh mẽ, phân phối hoàn hảo qua các bộ chia (Splitter) đến các căn hộ bên trong chung cư, tòa nhà hoặc các cụm dân cư ngoại vi.
• Linh hoạt cân bằng tín hiệu bằng điều khiển điện tử: Tích hợp dải cân bằng suy hao ATT (0~20dB) và dải cân bằng độ nghiêng EQ (0~10dB) điều khiển điện tử, giúp kỹ thuật viên dễ dàng tinh chỉnh tối ưu chất lượng mạch RF mà không cần thay thế các module cắm (pad) thủ công.
• Bảo vệ chỉ số mạch và truyền dẫn hai chiều ổn định: Đạt chỉ số nhiễu C/N ≥ 51dB (ở đầu vào -2dBm) cùng khả năng truyền phát ngược dải tần mở rộng (5 ~ 65MHz), giúp giải phóng đường truyền dữ liệu tương tác khỏi hiện tượng suy hao và méo hài nhiễu xung đột.

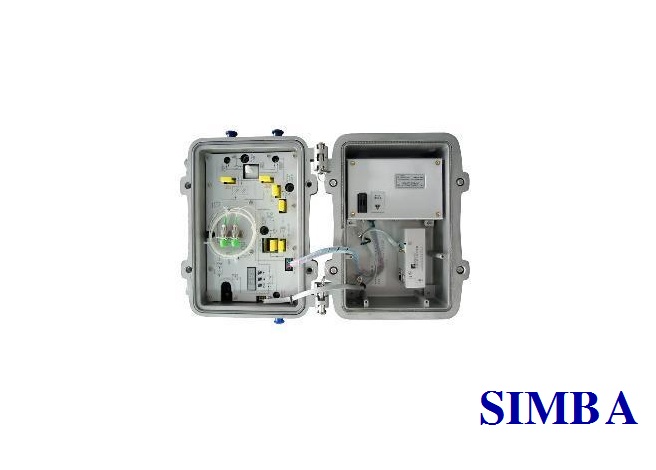

Hình ảnh thực tế Node Quang FTTB Prevail WR8602JL hỗ trợ thu phát hai chiều và cân bằng điện tử chuyên dụng

2. Thông Số Kỹ Thuật Tiêu Chuẩn Node Quang Prevail WR8602JL

Để thuận tiện cho anh em nhà thầu lên hồ sơ dự án và đo kiểm thực địa, dưới đây là bảng thông số kỹ thuật chi tiết của bộ Node quang FTTB Prevail WR8602JL được trích xuất từ catalog chính thức của nhà sản xuất:

 Hướng Dẫn Vận Hành & Lưu Ý Kỹ Thuật Khi Triển Khai Thực Địa

Để bộ Node quang FTTB Prevail WR8602JL đạt hiệu suất thu phát tối đa và kéo dài tuổi thọ bóng Laser đường về, anh em thợ công trình cần tuân thủ nghiêm ngặt quy trình kỹ thuật vận hành dưới đây:

LƯU Ý CỐT LÕI VỀ CÔNG SUẤT QUANG: Mạch thu quang của thiết bị đáp ứng dải rộng từ -9 đến +2 dBm, nhưng mức công suất đầu vào lý tưởng nhất để đạt chỉ số nhiễu mạch C/N ≥ 51dB là -2 dBm. Hãy cố gắng tính toán suy hao tuyến quang trục để cốt cáp quang về node tiệm cận mức này.

• Quy trình đấu nối dây nhảy quang: Trước khi cắm dây nhảy quang (FC/APC hoặc SC/APC) vào cổng nhận của Node quang, bắt buộc phải dùng bút lau đầu quang chuyên dụng hoặc cồn giấy lau sạch bề mặt sứ. Bụi bẩn bám trên đầu ferrule có thể làm suy hao từ 1~3dB công suất nhận quang hoặc gây cháy hỏng cổng thu.
• Các bước tinh chỉnh điện tử ATT và EQ:
  • Suy hao (ATT): Sử dụng mạch điều khiển điện tử tích hợp để cấu hình dải ATT (0~20dB). Tăng ATT nếu mức tín hiệu RF đầu ra vượt ngưỡng bão hòa đầu vào của các bộ chia, giữ mức đầu ra định mức quanh ngưỡng lý tưởng 108 dBμV.
  • Độ nghiêng (EQ): Do cáp đồng trục nội bộ tòa nhà có đặc tính suy hao tần số cao mạnh hơn tần số thấp, hãy tăng dải EQ điện tử (0~10dB) để nâng bù công suất cho các dải tần cao (gần 862MHz), giúp toàn dải tần đạt độ phẳng tối ưu ±0.75dB.
• Kiểm soát đường phát ngược (Upstream): Đảm bảo tín hiệu RF hồi tiếp từ các thiết bị đầu cuối truyền vào node đạt mức từ 85 ~ 90 dBμV. Thiết bị sẽ chuyển đổi và phát quang ngược về đài trạm ở bước sóng 1310nm công suất 1 ~ 5 dBm. Nếu mức đầu vào RF đường về quá yếu, mạch phát ngược sẽ bị nhiễu nền đè, gây suy giảm tốc độ kết nối tương tác.
• Bảo quản môi trường lắp đặt: Mặc dù vỏ máy có kết cấu đúc dày dặn và chịu nhiệt tốt (-40°C đến 60°C), nhưng khi lắp trong các tủ hộp cáp kỹ thuật (môi trường kín khí), cần đảm bảo các khe thoát nhiệt của hộp ngoài không bị che lấp. Tránh lắp thiết bị ở những vị trí có độ ẩm quá cao hoặc có nguy cơ đọng nước trực tiếp để bảo vệ bo mạch nguồn AC hoạt động an toàn.

3. Đặc Điểm Vượt Trội Công Nghệ Trên Node Quang Prevail WR8602JL

Không chỉ sở hữu các chỉ số mạch truyền dẫn ấn tượng, bộ thu phát quang hai chiều FTTB Prevail WR8602JL phân phối bởi Simba còn khẳng định giá trị thực chiến thông qua những cải tiến công nghệ tối ưu, giúp đơn giản hóa quy trình vận hành, nâng cao độ chính xác khi cân chỉnh hệ thống:

• Hệ thống điều khiển điện tử thông minh (Electronic Control): Đây là nâng cấp mang tính đột phá cho anh em thợ công trình. Thay vì phải lưu trữ và cắm thủ công các module suy hao (Pad) rời rất dễ rơi rớt, thất lạc, Prevail WR8602JL tích hợp sẵn dải cân bằng suy hao ATT (0~20dB) và dải điều chỉnh độ nghiêng EQ (0~10dB) hoàn toàn bằng mạch điện tử. Kỹ thuật viên có thể tinh chỉnh trực tiếp, tối ưu hóa độ phẳng dải tần một cách nhanh chóng và chính xác tuyệt đối.
• Dải công suất thu nhận quang cực rộng (-9 ~ +2 dBm): Thiết bị sở hữu mạch thu quang độ nhạy cao, hoạt động ổn định ngay cả khi công suất quang yếu chạm ngưỡng -9dBm hoặc đạt mức cao +2dBm. Nhờ dải nhận linh hoạt, thiết bị tối ưu hóa chỉ số nhiễu mạch C/N ≥ 51dB, giữ cho tín hiệu RF đầu ra luôn sạch, triệt tiêu hiện tượng muỗi hình hay chập chờn đường truyền internet.
• Đường về Upstream mạnh mẽ và ổn định: Mạch phát ngược của thiết bị sử dụng bước sóng tiêu chuẩn 1310±10nm với công suất phát quang lý tưởng đạt từ 1 ~ 5 dBm. Kết hợp với dải tần số ngược mở rộng 5 ~ 65MHz, thiết bị đảm bảo gom và truyền tải toàn bộ dữ liệu tương tác từ modem khách hàng về đài trạm một cách xuyên suốt, không bị nghẽn mạch.
• Khung vỏ chuẩn công nghiệp, tản nhiệt tối ưu: Thiết bị được bảo vệ bởi lớp vỏ hợp kim đúc áp lực cao với kích thước chuẩn 240*240*150 mm. Cấu trúc nhiều cánh tản nhiệt sâu giúp giải nhiệt nhanh chóng khi chạy liên tục 24/7. Với mức tiêu thụ điện năng cực thấp dưới 30VA và khả năng chịu nhiệt từ -40°C đến 60°C, node quang luôn vận hành mát mẻ và bền bỉ trong mọi điều kiện thời tiết khắc nghiệt.

4. Ứng Dụng Thực Địa Của Node Quang Prevail WR8602JL

Sở hữu mức công suất đầu ra định mức cao và khả năng thu phát quang hai chiều toàn diện, Node quang FTTB Prevail WR8602JL là lựa chọn ưu việt cho nhiều mô hình kiến trúc mạng viễn thông:
