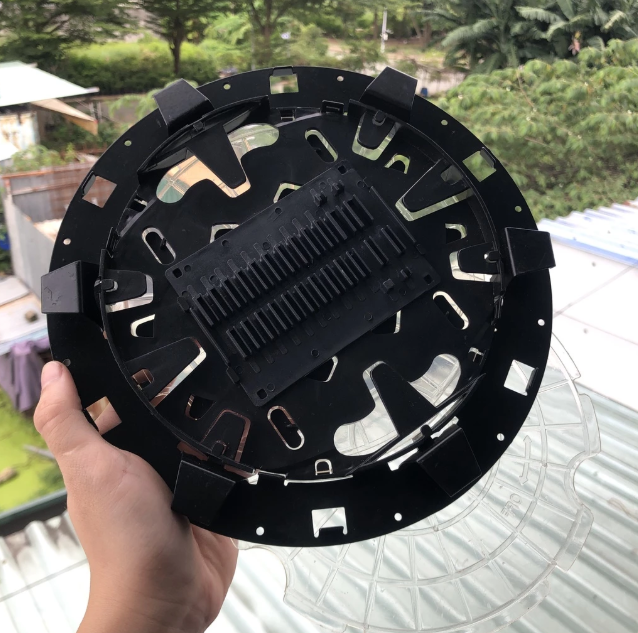

Khay nối quang tròn dùng để lắp đặt măng xông quang, hộp phối quang ODF

Khay nối quang tròn là phụ kiện chuyên dụng được thiết kế để chứa, sắp xếp và bảo vệ các mối hàn sợi quang trong quá trình thi công, đấu nối cáp quang ngoài trời hoặc trong hộp phối quang ODF. Sản phẩm có dạng hình tròn, được làm từ nhựa kỹ thuật ABS chịu lực, chống cháy, với độ bền cao và khả năng chống biến dạng dưới điều kiện môi trường khắc nghiệt.

Khay được tích hợp sẵn các ngàm giữ ống co nhiệt, máng cố định mối hàn và khe dẫn sợi quang giúp việc thi công và quản lý sợi quang trở nên dễ dàng, gọn gàng, tránh suy hao tín hiệu tại các điểm uốn cong. Thiết kế phù hợp để lắp đặt vào măng xông quang dạng tròn hoặc tủ phối quang ODF ngoài trời.

Thông số kỹ thuật:

• Hình dạng: Tròn
• Chất liệu: Nhựa ABS cao cấp
• Kích thước: Đường kính ~245mm (tùy phiên bản)
• Dung lượng chứa: 12–24 mối hàn sợi quang
• Cố định mối hàn: Bằng máng giữ + khớp ngàm
• Tương thích: Măng xông quang tròn, tủ phối quang ODF ngoài trời
• Phụ kiện đi kèm: Có thể kèm khay phụ hoặc ống co nhiệt (tùy phiên bản)

• Lắp trong măng xông quang tròn (dome type): Là nơi tập trung và bảo vệ mối hàn quang tại các điểm đấu nối trung gian ngoài trời.
• Lắp trong tủ ODF ngoài trời: Phân phối tín hiệu quang từ backbone đến nhánh thuê bao, sử dụng khi cần bảo vệ nhiều mối hàn trong không gian nhỏ gọn.
• Dùng trong mạng FTTH, mạng MAN, hệ thống cáp quang khu công nghiệp, khu dân cư hoặc các điểm chia vùng xa.
