Dây Ghi Luồn Cáp Ngầm Sợi Thủy Tinh - Thiết Bị Kéo Cáp Chuyên Dụng Mạng Lưới Hạ Tầng

Trong các dự án thi công hệ thống điện lực, viễn thông và cơ điện công trình (M&E), việc triển khai mạng lưới cáp ngầm qua các đường ống chờ luôn đối mặt với nhiều thách thức kỹ thuật cơ học. Đoạn tuyến ống dài, nhiều khúc cua ngặt hoặc lòng ống bị đọng bùn đất bẩn là những tác nhân chính gây cản trở hành trình. Để giải quyết dứt điểm bài toán này, thiết bị dây ghi luồn cáp lõi sợi thủy tinh gia cường đã trở thành một công cụ vật tư chiến lược không thể thay thế tại mọi công trường hiện đại.

Giải pháp ứng dụng dây ghi luồn cáp không chỉ giúp tối ưu hóa tiến độ kéo giàn cáp động lực, cáp quang mà còn giảm thiểu tối đa lực ma sát cục bộ tác động lên vỏ cáp, bảo vệ tính toàn vẹn cho cấu trúc truyền tải dữ liệu và năng lượng bên trong lòng đất.

Cấu Tạo Kỹ Thuật Đột Phá Của Dây Ghi Luồn Cáp Sợi Thủy Tinh

Sự vượt trội của dòng sản phẩm dây ghi luồn cáp chuyên dụng so với các dòng dây mồi bằng nhựa composite thông thường hay dây thép lò xo truyền thống nằm ở kết cấu vật liệu 3 lớp tối ưu kéo nén:

• Lõi định hình trung tâm (Core): Được tổng hợp từ hàng triệu sợi thủy tinh kéo mảnh liên kết chặt chẽ bằng nhựa epoxy cường lực. Kết cấu này tạo ra một trục đẩy có độ cứng dọc trục cực đại, cung cấp lực đẩy tịnh tiến mạnh mẽ giúp đầu dây ghi dễ dàng xuyên qua các chướng ngại vật trong đường ống dài hàng trăm mét mà không bị trùng hoặc thắt nút giữa chừng.
• Lớp vỏ bọc ngoại vi (Sheath): Sử dụng chất liệu nhựa polyethylene (PE) cao cấp hoặc nhựa abs chống mài mòn, có hệ số ma sát cực thấp. Lớp vỏ này bảo vệ phần lõi thủy tinh khỏi các va đập cơ học, kháng hóa chất, chống chịu tốt môi trường kiềm hay axit trong lòng đất và giúp sợi dây lướt đi êm ái bên trong ống nhựa xoắn HDPE hoặc ống thép luồn dây điện.
• Phụ kiện đầu dắt tích hợp: Đầu của sợi dây ghi luồn cáp được bo tròn bằng đồng hoặc thép không gỉ, có sẵn lỗ bắt cáp hoặc tích hợp ren nối để linh hoạt kết hợp cùng các phụ kiện kéo chuyên dụng khác như khớp xoay chống xoắn, rọ bọc đầu cáp.

Các Quy Cách Dây Ghi Luồn Cáp Phổ Biến Trong Thi Công Hiện Trường

Để đảm bảo hiệu quả kinh tế và độ bền thiết bị, các kỹ sư cần căn cứ vào đường kính ống conduit và chiều dài đoạn tuyến giữa hai hố ga (manhole) để lựa chọn thông số dây ghi luồn cáp phù hợp:

1. Phân khúc dây ghi đường kính nhỏ (5mm - 9mm)

Dòng sản phẩm này có độ mềm dẻo cực cao, bán kính uốn cong nhỏ, chuyên dùng cho các hệ thống ống dẫn nội bộ tòa nhà, luồn dây điện âm tường, tuyến cáp quang nhánh FTTH hoặc mạng bưu chính viễn thông đô thị tầm ngắn. Chiều dài phổ biến dao động từ 50 mét, 100 mét đến 150 mét.

2. Phân khúc dây ghi đường kính tiêu chuẩn (10mm - 12mm)

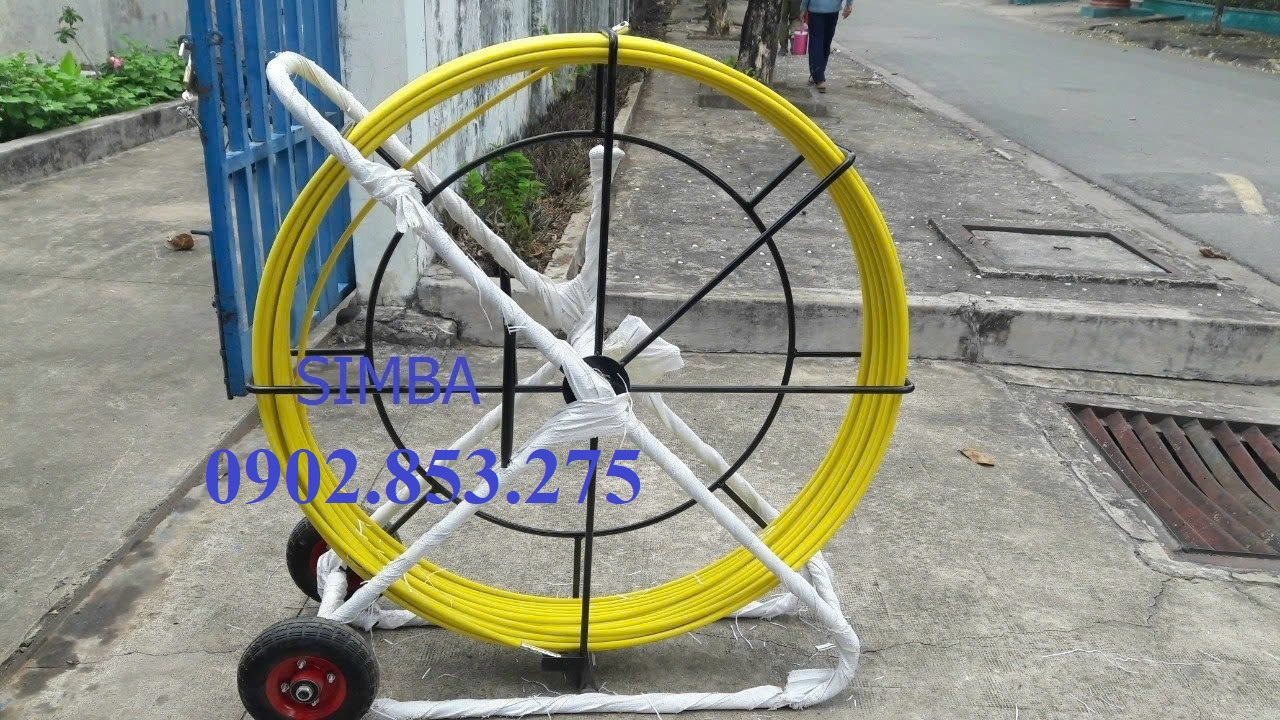

Đây là quy cách "quốc dân" xuất hiện tại hầu hết các công trình xây lắp trạm biến áp, chiếu sáng đô thị và hạ tầng viễn thông trục trung gian. Với đường kính thân dây từ 10mm đến 12mm, dây đạt độ cân bằng lý tưởng giữa khả năng chịu nén đẩy và trọng lượng vận chuyển, thường đi kèm giàn khung thép có bánh xe di động với chiều dài cuộn dây từ 100 mét đến 250 mét.

3. Phân khúc dây ghi tải trọng nặng (13mm - 16mm)

Sản phẩm sở hữu thân dây siêu dày, lực nén đẩy cực đại chuyên dùng để chinh phục các tuyến ống luồn cáp ngầm xuyên trục quốc lộ, hệ thống cáp ngầm trung thế lực lộ lớn với khoảng cách kéo vượt dải trên 200 mét đến 300 mét. Bộ khung đỡ đi kèm bắt buộc phải là khung thép hộp gia cường dày chịu lực nén lật.

Bảng Báo Giá Dây Ghi Luồn Cáp Và Phụ Kiện Hỗ Trợ Thi Công

Hệ thống phân phối vật tư công nghiệp xin gửi tới quý khách hàng, nhà thầu bảng tổng hợp thông số kỹ thuật và báo giá các dòng dây ghi luồn cáp cùng hệ sinh thái thiết bị hỗ trợ kéo cáp ngầm chuẩn:

Nguyên Tắc Vận Hành Và Bảo Dưỡng Dây Ghi Luồn Cáp Đúng Kỹ Thuật

Dù được cấu tạo từ các vật liệu siêu bền, độ bền của một cuộn dây ghi luồn cáp phụ thuộc rất lớn vào quy trình thao tác điều phối của đội ngũ nhân công tại hiện trường. Hãy tuân thủ nghiêm ngặt các lưu ý dưới đây từ nhà sản xuất:

1. Kiểm soát bán kính uốn cong: Khi luồn dây qua cửa hố ga hoặc các khớp nối cong của ống nhựa HDPE, tuyệt đối không gập gãy gập thân dây ghi một góc 90 độ. Việc uốn cong cưỡng bức vượt quá giới hạn đàn hồi cho phép sẽ làm rạn nứt cấu trúc lõi sợi thủy tinh bên trong, dẫn đến hiện tượng nổ gãy dây khi chịu lực nén lớn ở các lần thi công sau.
2. Vệ sinh thu hồi dây định kỳ: Khi rút dây ghi ngược trở lại khung cuộn, cần bố trí nhân công dùng giẻ ẩm lau sạch bùn đất, cát sỏi hoặc hóa chất bám dính trên bề mặt vỏ nhựa PE. Cát đá bẩn nếu bị cuốn thẳng vào trong giàn khung sẽ tạo ra các điểm tì đè sắc nhọn, gây trầy xước nghiêm trọng lớp vỏ bảo vệ khi xả dây ở công trình tiếp theo.
3. Tốc độ xả và cuộn dây: Quay giàn khung với tốc độ đều đặn, không giật cục. Khi gặp chướng ngại vật cứng trong lòng ống làm dây ghi dừng đột ngột, tuyệt đối không dùng xe cơ giới để kéo thúc lực từ bên ngoài, cần rút nhẹ lại vài mét rồi tiến hành đẩy nhấp phối hợp xoay nhẹ đầu dây hướng dòng.
