Bộ thu quang FTTH FWR-8610WVN

Bộ thu quang FTTH FWR-8610WVN

FTTH là mục tiêu phát triển cuối cùng của Băng thông rộng. Bộ thu quang FTTH FWR-8610WVN là thiết bị đầu cuối đáp ứng cho mục tiêu này.Bộ thu quang FTTH FWR-8610WVN sử dụng công nghệ cách ly WDM cao để tách tín hiệu CATV và ONU.

Ngoài ra, nó sử dụng công nghệ điều khiển quang học công suất thấp và công nghệ điều khiển RF-AGC, có thể đáp ứng các yêu cầu CATV ≤ -9dBm cho việc tiếp nhận FTTH. Đèn LED để giám sát nguồn (≥ -15dBm) và đèn LED mức thấp (<-13dBm) hoặc mức cao (> + 2dBm) được cung cấp và hỗ trợ cho đầu ra RF liên tục. Thuận tiện cho khách hàng sử dụng, đó là thiết bị lý tưởng cho FTTH.

Bộ thu quang FTTH WDM FWR-8610WVN với vỏ kim loại, nhiệt độ ổn định, do nhiệt nhanh, các bộ phận kín, tác động của lực bên ngoài: va đập, rơi rớt ... vv

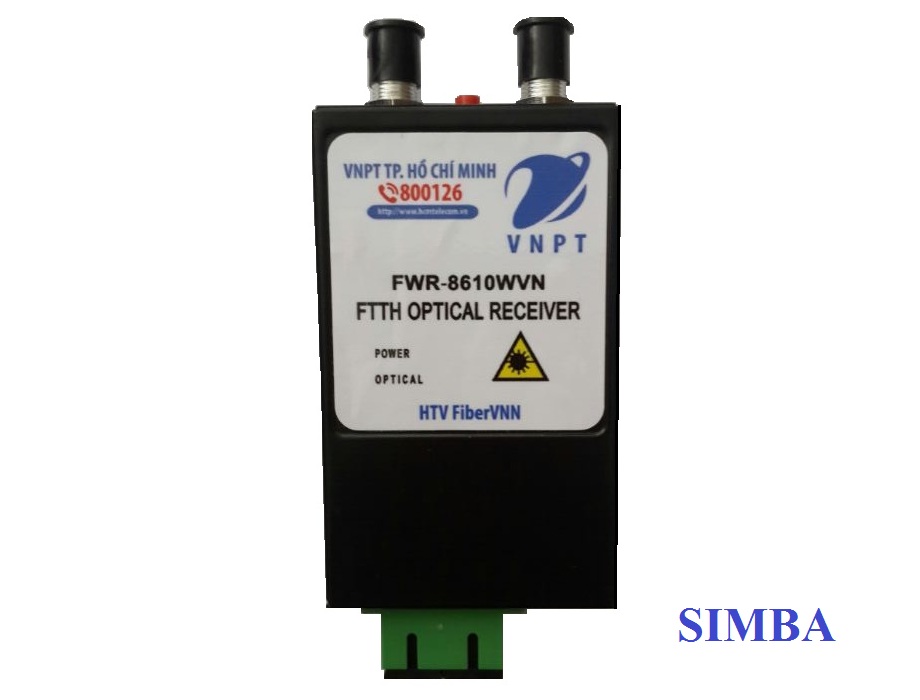

Hình: Bộ thu quang FTTH WDM FWR-8610WVN

TÍNH NĂNG

Công suất đầu vào

Nguồn điện: Bộ thu quang FTTH WDM FWR-8610WVN là cổng đầu vào bên ngoài. Đầu nối các nguồn bên ngoài DC + 5/8 / 12V được kết nối với nguồn DC INcục bộ, sau đó, chèn DC + 5/8/12Vbên ngoài, quy định cung cấp năng lượng cho AC 100/155 ~ 240 / 255V. Ánh sáng trên bảng điều khiển, cho biết Phần điện năng cung cấp cho hoạt động bình thường.

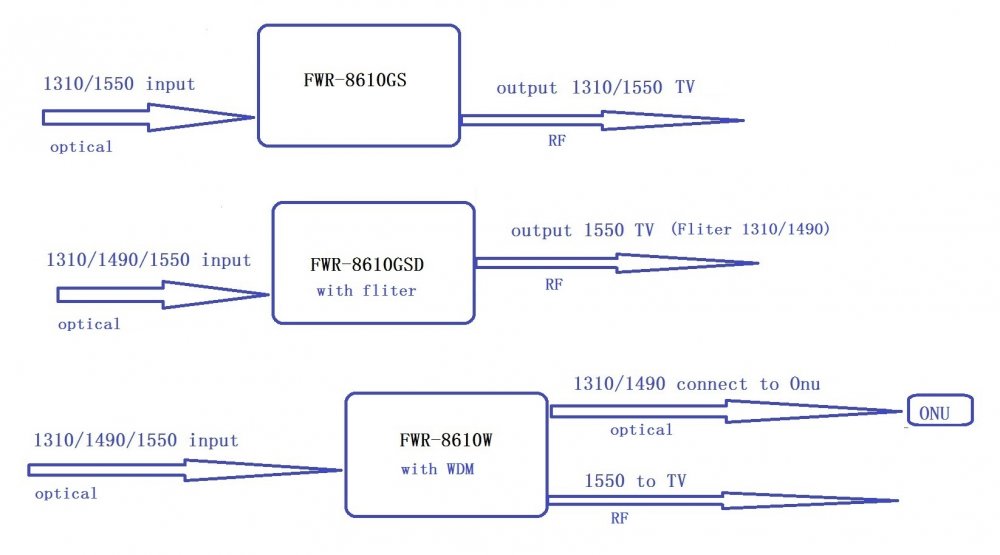

Hình: Bộ thu quang FTTH WDM FWR-8610WVN

Cáp quang đầu vào

Trong: Bộ thu quang FTTH WDM FWR-8610WVN là giao diện đầu vào của tín hiệu quang, Trong truy cập quang học nên làm sạch đầu nối APC / UPC bằng gạc cồn. Sau đó kết nối với các lõm và lồi của adapter. Khi tín hiệu quang vào ánh sáng  “OPTICAL (≥-12dBm)” chuyển từ màu đỏ sang màu xanh lá cây, nghĩa là phần quang học đang hoạt động. “OUT” là cổng đầu ra của tín hiệu PON, địa phương nhận được chỉ là tín hiệu CATV 1550nm.

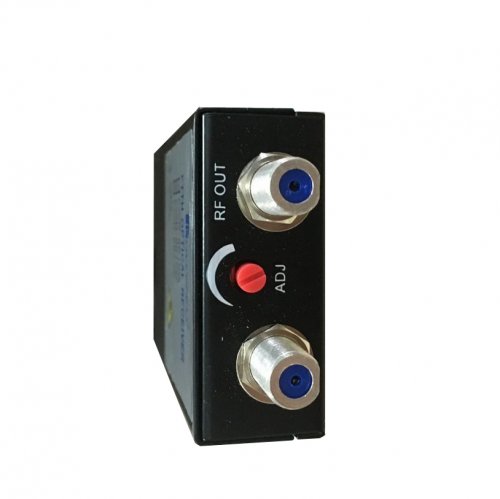

Điều chỉnh mức đầu ra RF cho Bộ thu quang FTTH WDM FWR-8610WVN

RF Out: là một cổng đầu ra RF, khi đầu vào là 2 ~ -12dBm, đầu ra RF là 82dBuv ± 2. Khi mức đầu ra đi chệch hướng với nhu cầu thiết kế, ta sẽ điều chỉnh mức RF LEVEL (0 ~ -18) cho đến khi nó đáp ứng được yêu cầu thiết kế của bạn.

Chú ý, Cài đặt và điều chỉnh Bộ thu quang FTTH WDM FWR-8610WVN

- Là một cấu trúc trong nhà, không được sử dụng ở nơi ẩm ướt.

- Cần đủ không gian để tản nhiệt nếu lắp đặt bên trong;

- Mạng lá chắn của cáp đầu ra phải được nối đất, điện trở mặt đất phải nhỏ hơn 4Ω.

- Cáp đầu vào và đầu ra cáp phải được dự trữ một chiều dài nhất định, giảm thiểu sự cố.

 - Nếu được sử dụng tạm thời xin đừng loại bỏ niêm phong.

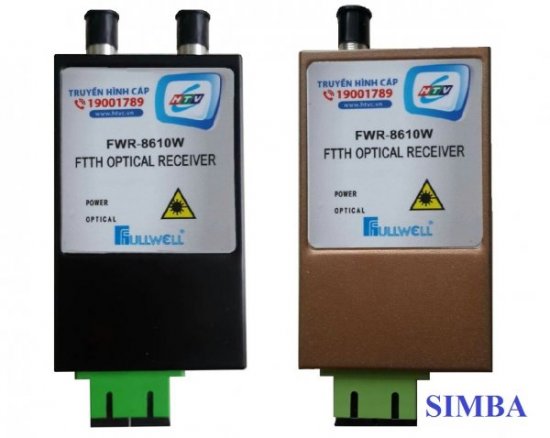

Hình: Bộ thu quang FTTH WDM FWR-8610WVN
