Bộ Chia Quang 1x5 tube

Thông tin biên mục hệ thống tại Tổng kho Simba:

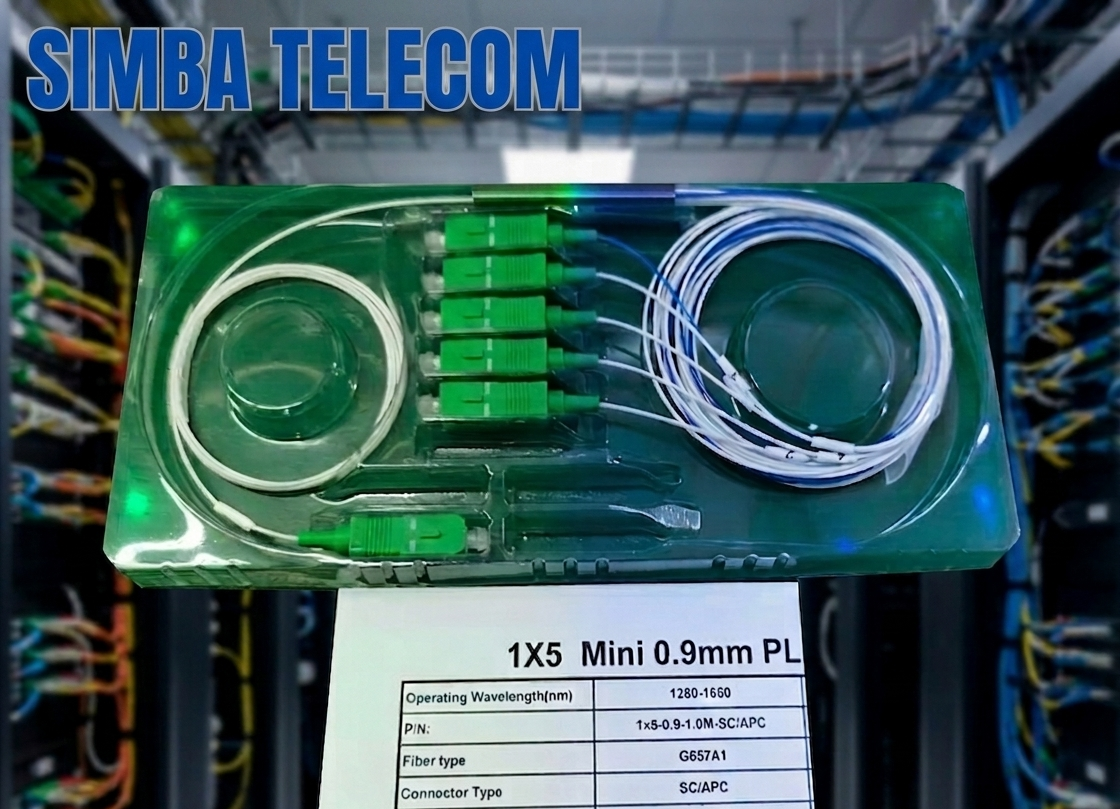

• Tên gọi kỹ thuật: Mini PLC Splitter 1x5 Steel Tube Blockless.
• Cấu trúc rẽ nhánh: 1 cổng quang vào (vỏ dầy 0.9mm) phân tách ra 5 cổng quang ra đồng đều công suất.
• Loại sợi sử dụng: Sợi đơn mốt Single-mode G.657A1 (chống uốn cong, chịu lực căng tuyến cực tốt).
• Tùy chọn đầu Connector: Tích hợp sẵn đầu nối chuẩn SC/APC (màu xanh lá) hoặc SC/UPC (màu xanh dương) mài sứ ceramic cao cấp, bao test máy đo công suất quang OPM đạt chuẩn kỹ thuật khắt khe của các nhà mạng lớn.

1. Bước 1 - Khảo sát vị trí và cố định ống Tube: Đặt cố định phần thân ống thép của bộ chia quang 1x5 dạng tube vào khe giữ linh kiện chuyên dụng trên khay hàn của măng xông đúc hoặc hộp phối quang ODF. Sử dụng ngàm nhựa cố định hoặc keo định hình để tránh ống bị xê dịch, gây căng kéo hoặc gập gãy hệ thống 5 sợi quang nhánh vỏ 0.9mm linh hoạt.
2. Bước 2 - Vệ sinh đầu Connector (đối với dòng có đầu nối đúc sẵn): Nếu thiết bị tích hợp đầu giắc cắm, hãy tháo nút nhựa bảo vệ chống bụi, sử dụng bút lau sợi quang chuyên dụng hoặc khăn lau thấm cồn chuẩn để làm sạch bề mặt sứ đầu nối (Ferrule) của cổng Input và cả 5 cổng Output nhằm loại bỏ hoàn toàn các tạp chất gây suy hao đột biến. Đối với dòng sợi trần (Bare fiber), tiến hành tuốt vỏ bảo vệ và cắt chính xác bằng dao cắt độ chính xác cao để chuẩn bị cho quy trình hàn co nhiệt.
3. Bước 3 - Kết nối cổng tín hiệu gốc (Input): Kết nối đầu quang của tuyến cáp trục gốc vào cổng Input của bộ chia (hoặc thực hiện hàn bấm trực tiếp sợi cáp nguồn vào sợi đầu vào độc lập nằm riêng một phía). Thao tác cần nhẹ nhàng, dứt khoát nhằm đảm bảo trục ánh sáng đi thẳng vào cấu trúc mạch rẽ một cách ổn định nhất.
4. Bước 4 - Định tuyến rẽ nhánh và đo kiểm nghiệm thu (Output): Lần lượt điều hướng và kết nối hoặc hàn nối 5 sợi đầu ra (Output) sang các nhánh thiết bị đầu cuối hoặc các hướng thuê bao độc lập. Sử dụng máy đo công suất quang (OPM) tại các điểm cuối để kiểm tra hệ thống; tổng suy hao chèn thực tế của toàn mạch qua bộ chia quang 1x5 dạng tube phải đạt độ cân bằng, dao động ổn định trong khoảng dải giới hạn dưới 8.5dB để đạt tiêu chuẩn nghiệm thu công trình.

• 1. Đo kiểm suy hao chèn (IL) thực tế qua bộ chia 1 ra 5: Anh em thợ hãy dùng máy đo công suất quang (OPM) phối hợp với nguồn phát laser ổn định để test nhanh thực địa. Một thiết bị bộ chia quang 1x5 dạng tube đạt chuẩn kỹ thuật nhà mạng phải có độ sụt giảm công suất đồng đều giữa cả năm cổng ra Output, chỉ số suy hao chèn thực tế dao động ổn định trong khoảng từ 7.8dB đến 8.2dB, bao không bị vọt ngưỡng vượt quá 8.5dB.
• 2. Kiểm tra độ chắc chắn của vỏ đúc ống thép và cổ cáp đuôi: Cầm trực tiếp ống kim loại chịu lực nắn bóp nhẹ để kiểm tra kết cấu cơ học. Vỏ ống chuẩn thép không gỉ phải cứng cáp, các mối dán keo epoxy hai đầu bịt kín khít bao chống ẩm tốt. Phần ống đệm bảo vệ tại vị trí cổ cáp đuôi vào/ra (đường kính dây nhánh vỏ dầy 0.9mm) phải chắc chắn, có độ đàn hồi cao để chống hiện tượng đứt ngầm phôi quang bên trong khi thợ bó lách, xếp cuộn vào khay hàn.
• 3. Soi kiểm tra bề mặt sứ đầu nối Connector: Rút nắp bảo vệ chống bụi và sờ hoặc dùng kính soi chuyên dụng kiểm tra đầu kết nối SC/APC (màu xanh lá) hoặc SC/UPC (màu xanh dương). Phần đầu sứ ceramic phải được mài nhẵn mịn bóng hoàn thiện, không có vết xước dăm, không sứt mẻ cạnh để triệt tiêu tối đa lực ma sát quang, bao không gây dội ngược tia laser phá hỏng thiết bị phát EDFA/OLT đắt tiền ở đài trạm.
