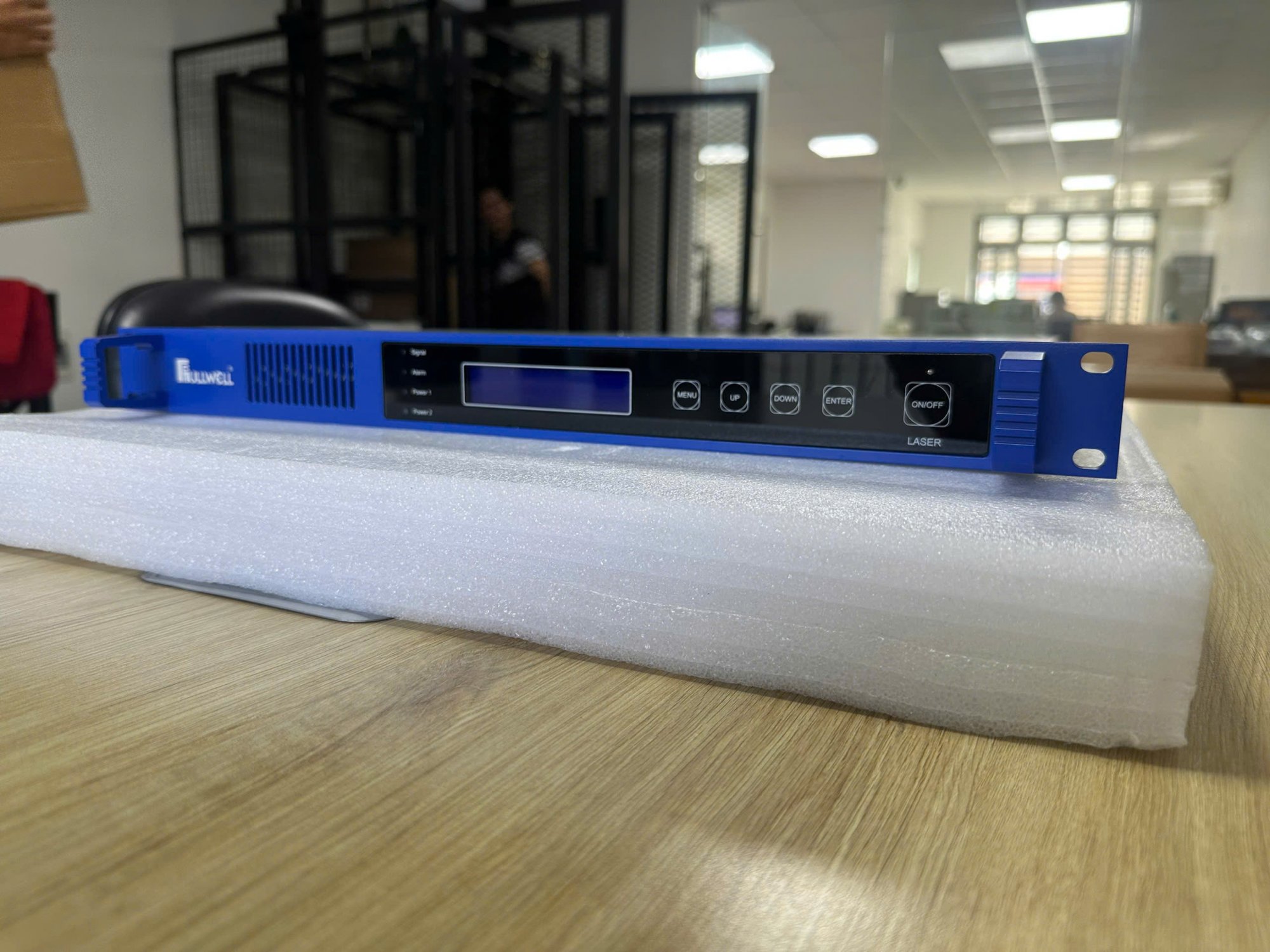

Bộ khuếch đại quang sợi pha tạp Erbium và Ytterbium công suất cao dòng FWA-1550T là hệ thống truyền dẫn quang mới nhất cho CATV FTTH. Số cổng quang đầu vào: 1 cổng CATV hoặc 2 cổng CATV dự phòng, đầu ra 1/2/4 cổng, với tổng công suất đầu ra tại bước sóng 1550nm trong khoảng 13 ~ 23 dBm. Nhiều mức công suất đầu ra có thể được điều chỉnh theo yêu cầu của người dùng.
Sản phẩm dòng này sử dụng laser bơm Lumentum và bộ ghép chùm sáng kín của hãng OFS (Mỹ) làm bộ tổng hợp hai lớp vỏ. Mạch ổn định công suất quang đầu ra và mạch điều khiển ổn định nhiệt độ bộ làm mát nhiệt điện cho laser được tích hợp bên trong, đảm bảo hiệu suất tốt nhất của EDFA và hoạt động ổn định lâu dài của laser. Phần mềm bộ vi xử lý giám sát trạng thái làm việc của laser và các thông số hoạt động được hiển thị trên bảng điều khiển kỹ thuật số (LCD). Khi các thông số làm việc của laser vượt ngoài phạm vi cho phép được đặt bởi phần mềm, bộ vi xử lý sẽ tự động tắt nguồn laser và đèn đỏ nhấp nháy để cảnh báo.
|
Items |
Unit |
Performance Index |
|
|
Optical Operating Wavelength |
nm |
1535～1565 |
|
|
Input Optical Power Range |
dBm |
-10～+10 |
|
|
Noise Ratio |
dB |
≤5.0 (0 dBm,@1550nM) |
|
|
Gain Flatness |
dB |
＜±0.3 |
|
|
Optical Power Output Stability |
dB |
＜±0.5 |
|
|
Polarization Sensitivity |
dB |
＜0.2 |
|
|
Polarization Mode Dispersion |
Ps |
＜0.5 |
|
|
Input End Pump Leakage Power |
dB |
≤-30 |
|
|
Output End Pump Leakage Power |
dB |
≤-30 |
|
|
Optical Input, Output Return Loss |
dB |
＞45（APC Stepped Face） |
|
|
Pump Operating Number |
PCs |
1 |
|
|
Rated Output Power |
dBm |
13～23 |
|
|
Linker (IN) |
- |
SC/APC |
|
|
Linker (OUT) |
- |
SC/APC |
|
|
Power Supply/Consumption |
V/W |
AC90～265 or DC-48/20 |
|
|
Operating/Storage Temperature |
℃ |
-20～65/-30～70 |
|
|
Operating/Storage Humidity |
% |
5～90 |
|
|
Case Size |
mm |
530×486×44（1U） |
|
|
Network Management Connector |
/ |
RJ45(following national network management standard, supports WEB) |
|
|
Optical Switch |
Insertion Loss |
dB |
＜1 |
|
Harass |
dB |
＜-60 (isolation between A and B) |
|
|
Switch Time |
ms |
＜10 |
|
|
Switched Power Threshold Range |
dBm |
-5～10 |
|
