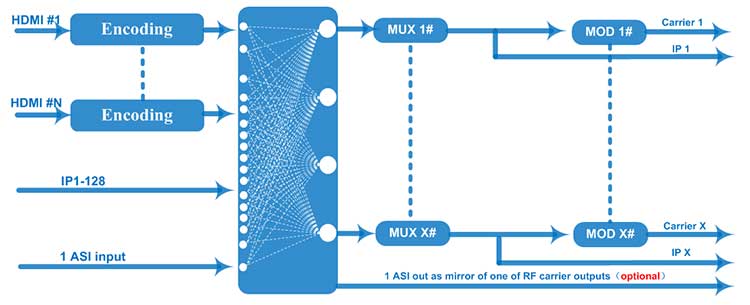

NDS3536S là thiết bị tích hợp chuyên nghiệp cao cấp, bao gồm mã hóa , ghép kênh và điều chế . Thiết bị hỗ trợ 8/16/24 đầu vào HDMI, 1 đầu vào ASI, 1 đầu vào USB và 128 đầu vào IP qua cổng GE.
Thiết bị này cũng hỗ trợ đầu ra RF DVB-C với 12 sóng mang không liền kề hoặc đầu ra RF DVB-T/ATSC với 8 sóng mang không liền kề, hoặc đầu ra RF ISDB-T với 6/16 sóng mang không liền kề và hỗ trợ 12/8/6/16 MPTS làm gương phản chiếu của 12/8/6/16 sóng mang thông qua cổng GE và 1 đầu ra ASI làm gương phản chiếu của một trong các sóng mang.
Thiết bị đầy đủ chức năng này lý tưởng cho hệ thống đầu cuối CATV nhỏ và là lựa chọn thông minh cho hệ thống TV khách sạn, hệ thống giải trí trong quán bar thể thao, bệnh viện, căn hộ…
Model: NDS3536S-8 , NDS3536S-16 , NDS3536S-24
8 cổng HDMI , 16 cổng HDMI , 24 cổng HDMI, mã hóa video MPEG-4 AVC/H.264
1 đầu vào ASI để ghép lại
1 Máy nghe nhạc USB (Cắm ổ đĩa Flash USB có video “xxx.ts” vào NDS3536S và phát lại nội dung một cách dễ dàng; hệ thống tệp FAT 32.)
Đầu vào IP 128 qua UDP và RTP qua cổng GE
Mỗi kênh ra của nhà cung cấp xử lý tối đa 32 IP từ cổng GE (giao thức UDP & RTP)
Mã hóa âm thanh MPEG1 Layer II, LC-AAC và HE-AAC, AC3 Pass Through và điều chỉnh độ khuếch đại âm thanh
Hỗ trợ 12 nhóm ghép kênh/điều chế DVB-C
Hỗ trợ 8 nhóm ghép kênh/điều chế DVB-T/ATSC --- Tùy chọn
Hỗ trợ 6 (hoặc 16) nhóm ghép kênh/điều chế ISDB-T --- Tùy chọn
Hỗ trợ 1 đầu ra ASI làm bản sao của một trong các sóng mang đầu ra RF --- Tùy chọn
Hỗ trợ 12 đầu ra IP MPTS qua UDP, RTP/RTSP – đầu ra RF DVB-C
Hỗ trợ 8 đầu ra IP MPTS qua UDP, RTP/RTSP-- Đầu ra RF DVB-T/ATSC
Hỗ trợ 6 (hoặc 16) đầu ra IP MPTS qua UDP, RTP/RTSP-- Đầu ra RF ISDB-T
Hỗ trợ chèn LOGO, Chú thích và Mã QR (Ngôn ngữ được hỗ trợ: Tiếng Trung, Tiếng Anh, Tiếng Ả Rập, Tiếng Việt, Tiếng Hin-ddi, Tiếng Hin-ddi, Tiếng Nga, Tiếng Ả Rập, để biết thêm nhiều ngôn ngữ khác, vui lòng liên hệ với chúng tôi…)
Hỗ trợ ánh xạ PID/điều chỉnh PCR chính xác/chỉnh sửa và chèn PSI/SI
Kiểm soát thông qua quản lý web và cập nhật dễ dàng qua web
|

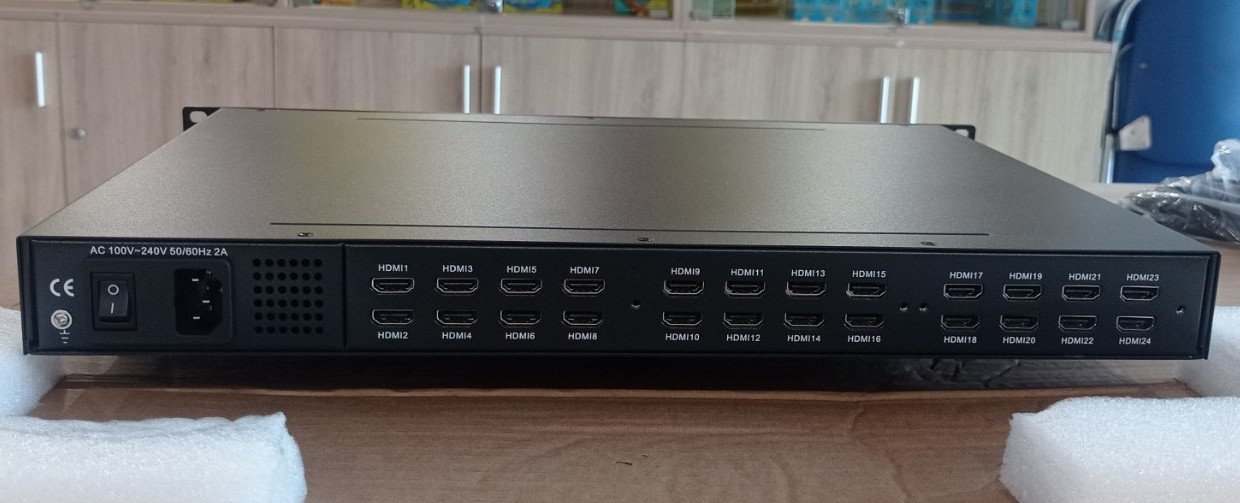

Đầu vào |
8/16/24 đầu vào HDMI cho tùy chọn 1 ASI vào để ghép lại 1 đầu vào USB Player để ghép nối lại Đầu vào IP 128 qua UDP và RTP, cổng GE, RJ45—DVB-C RF đầu ra Đầu vào IP 128 qua UDP và RTP, cổng GE, RJ45—DVB-T/ATSC RF đầu ra Đầu vào IP 128 qua UDP và RTP, cổng GE, RJ45—ISDBT RF đầu ra |
||||
|
Băng hình |
Nghị quyết |
Đầu vào |
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i, |
||
|
Đầu ra |
1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P, |
||||
|
Mã hóa |
MPEG-4 AVC/H.264 |
||||
|
Tốc độ bit |
1Mbps~13Mbps mỗi kênh |
||||
|
Kiểm soát tỷ lệ |
CBR/VBR |
||||
|
Cấu trúc GOP |
IP…P (Điều chỉnh Khung P, không có Khung B) |
||||
|
Âm thanh |
Mã hóa |
MPEG-1 Lớp 2, LC-AAC, HE-AAC và AC3 Pass through |
|||
|
Tốc độ lấy mẫu |
48KHz |
||||
|
Nghị quyết |
24-bit |
||||
|
Tăng âm thanh |
0-255 Có thể điều chỉnh |
||||
|
Tốc độ bit lớp 2 MPEG-1 |
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps |
||||
|
Tốc độ bit LC-AAC |
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps |
||||
|
Tốc độ bit HE-AAC |
48/56/64/80/96/112/128 kbps |
||||
|
Ghép kênh |
PID tối đa Ánh xạ lại |
255 đầu vào cho mỗi kênh |
|||
|
Chức năng |
Ánh xạ lại PID (tự động hoặc thủ công) |
||||
|
Điều chỉnh PCR chính xác |
|||||
|
Tự động tạo bảng PSI/SI |
|||||
|
Điều chế |
DVB-C |
Kênh QAM |
Đầu ra 12 sóng mang không liền kề (băng thông tối đa 192MHz) |
||
|
Tiêu chuẩn |
EN300 429/ITU-T J.83A/B |
||||
|
MER |
≥40db |
||||
|
Tần số RF |
50~960MHz, bước 1KHz |
||||
|
Mức đầu ra RF |
-20~+3dbm, bước 0,1db |
||||
|
Tỷ lệ biểu tượng |
5.0Msps~7.0Msps, bước 1ksps |
||||
|
|
J.83A |
J.83B |
|||
|
Chòm sao |
16/32/64/128/256QAM |
64/256 QAM |
|||
|
Băng thông |
8 triệu |
6 triệu |
|||
|
DVB-T |
Tiêu chuẩn |
EN300744 |
|||
|
Chế độ FFT |
2K, 4K, 8K |
||||
|
Băng thông |
6 tháng, 7 tháng, 8 tháng |
||||
|
Chòm sao |
QPSK, 16QAM, 64QAM |
||||
|
Khoảng bảo vệ |
1/4, 1/8, 1/16, 1/32 |
||||
|
FEC |
1/2, 2/3, 3/4, 5/6, 7/8 |
||||
|
MER |
≥42 dB |
||||
|
Tần số RF |
50~960MHz, bước 1KHz |
||||
|
Đầu ra RF |
Đầu ra 8 sóng mang không liền kề (băng thông tối đa 192MHz) |
||||
|
Mức đầu ra RF |
