GHI KÉO CÁP NGẦM SỢI THỦY TINH BILO (GHI LUỒN CÁP CỐNG) ĐẦY ĐỦ KÍCH THƯỚC 5MM ĐẾN 14MM (50M - 300M): GIẢI PHÁP THI CÔNG CƠ ĐIỆN CHUYÊN DỤNG CHỐNG ĐỨT GÃY

Trong công tác thi công hệ thống điện hạ thế, trung thế và hạ tầng viễn thông băng thông rộng, giai đoạn luồn dây mồi vào hệ thống ống ngầm luôn là một trong những thách thức lớn nhất đối với các kỹ sư và đội thợ xây lắp. Khi chiều dài tuyến ống HDPE hoặc cống ngầm lên tới hàng trăm mét với nhiều đoạn khúc khuỷu, các loại dây mồi nhựa thông thường hoàn toàn bị bất lực do hiện tượng rùng dây, xoắn vặn và thiếu lực đẩy. Thiết bị ghi kéo cáp sợi thủy tinh chuyên dụng (hay còn gọi là ghi luồn cáp ngầm) chính là giải pháp cơ khí tối ưu giúp giải quyết triệt để bài toán này. Được thiết kế với lõi composite sợi thủy tinh siêu bền bọc nhựa ABS chịu lực, kết hợp với khung đỡ thép cơ động có bánh xe, cuộn ghi kéo cáp ngầm do Simba Corp phân phối mang lại lực đẩy tịnh tiến vượt trội, dải đường kính đa dạng từ 5mm đến 14mm, đáp ứng trọn vẹn mọi nhu cầu thi công từ ống ghen âm tường đến cống bể đại dự án cho các nhà thầu cơ điện (M&E) trên toàn quốc.

1. GHI KÉO CÁP LÀ GÌ? VAI TRÒ CHIẾN LƯỢC TRONG THI CÔNG LUỒN ỐNG NGẦM

Đối với anh em thợ kỹ thuật công trình, cụm từ ghi kéo cáp hay ghi luồn cáp từ lâu đã trở thành một vật dụng bất ly thân khi triển khai hạ ngầm lưới điện hoặc cáp viễn thông. Về bản chất, đây là một cuộn dây mồi có độ cứng lớn nhưng lại sở hữu tính đàn hồi dẻo dai đặc biệt, được cuộn gọn gàng trong một khung đỡ bằng kim loại có thể xoay tròn tự do quanh một trục cố định.

Trong thực tế thi công, khi gặp những tuyến cống ngầm đô thị hoặc đường ống nhựa HDPE bảo vệ cáp chạy dài từ hố ga này sang hố ga khác, việc dùng sức người để luồn các loại dây mồi mềm thông thường là điều bất khả thi. Dây mồi thường bị uốn cong gập lại ngay trong vài mét đầu tiên do lực cản ma sát của thành ống và bùn đất tồn đọng. Lúc này, cuộn ghi kéo cáp cống đóng vai trò như một mũi khoan tịnh tiến dẻo dai. Nhờ độ cứng dọc trục của lõi sợi thủy tinh, người thợ có thể dễ dàng đẩy dây ghi đi xuyên qua quãng đường hàng trăm mét, vượt qua các góc cua cong uốn lượn của đường ống kỹ thuật một cách dễ dàng. Sau khi đầu dây ghi đã thông sang đầu ống bên kia, kỹ sư sẽ buộc đầu cáp lực hoặc cáp quang vào đầu nối của dây ghi để kéo ngược cáp về lại hố ga ban đầu, hoàn thiện chu trình luồn cáp ngầm một cách an toàn và chuẩn xác.

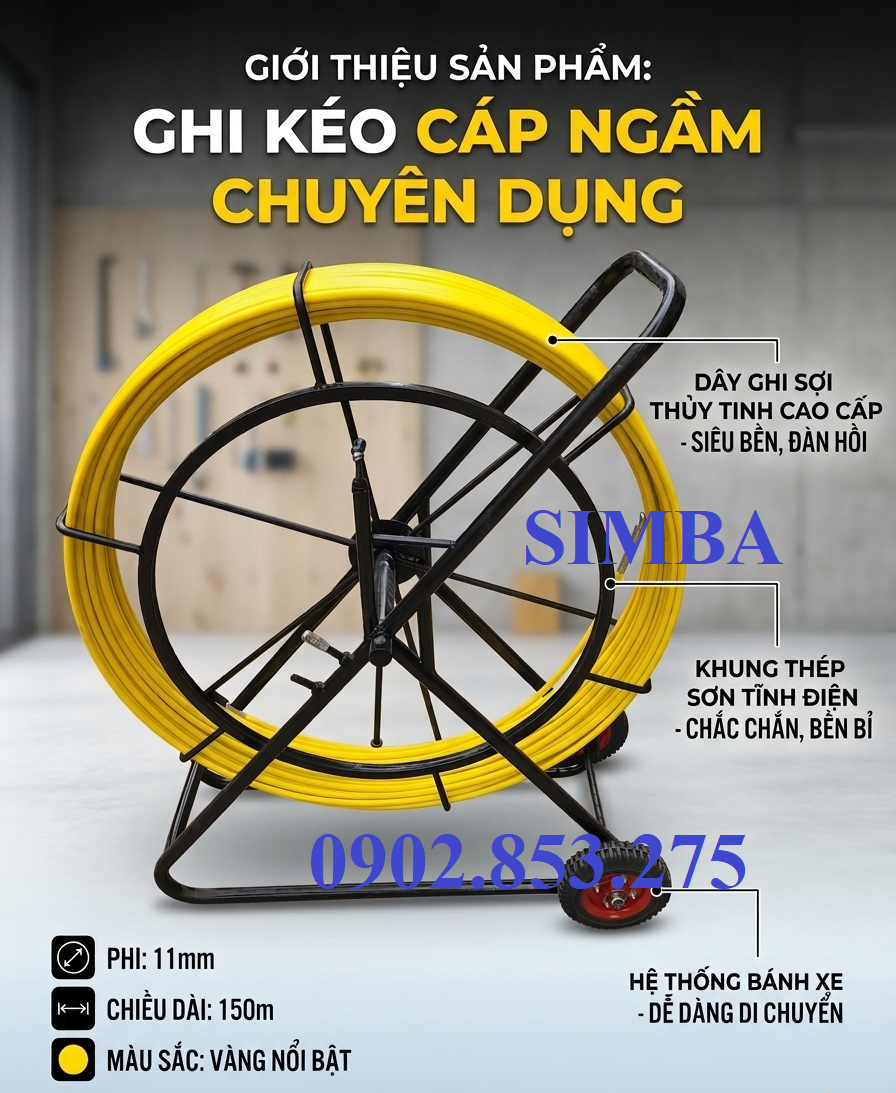

Hình 1: Cuộn ghi luồn cáp ngầm sợi thủy tinh cao cấp kèm khung xe đẩy cơ động

2. PHÂN TÍCH CẤU TRÚC VẬT LIỆU ĐỘT PHÁ CỦA CUỘN GHI LUỒN CÁP CỐNG

Một bộ sản phẩm ghi kéo cáp ngầm đạt tiêu chuẩn kỹ thuật cao được cấu thành từ hai thành phần độc lập nhưng bổ trợ hoàn hảo cho nhau: Phần lõi dây mồi công nghệ cao và phần khung xương chịu lực.

Cấu trúc 3 lớp đặc chủng của lõi dây mồi kéo cáp:

• Lõi trong cùng (Fiberglass Core): Được ép từ hàng triệu sợi thủy tinh tinh khiết liên kết với nhau bằng keo epoxy đặc chủng. Lớp lõi này chịu trách nhiệm tạo ra độ cứng dọc trục phi thường, giúp thanh ghi luồn cáp không bị trùng hoặc gập lại khi phải chịu lực đẩy cực lớn từ tay người thợ.
• Lớp bọc bảo vệ nhựa cường lực (Composite Jacket): Bao bọc bên ngoài lõi thủy tinh là một lớp nhựa đùn kỹ thuật (nhựa ABS hoặc Polyethylene mật độ cao - HDPE). Lớp nhựa này được pha trộn chất chống tia cực tím UV và chất bôi trơn bề mặt, giúp giảm thiểu tối đa hệ số ma sát khi cọ xát với lòng ống nhựa, đồng thời bảo vệ sợi thủy tinh bên trong không bị trầy xước, dập gãy khi va quệt vào các dị vật sắc nhọn trong lòng cống.
• Đầu dẫn hướng kim loại (Pulling Head): Ở hai đầu của sợi dây mồi được ép cốt cố định bằng đầu đầu đồng hoặc inox mạ Niken dày, đầu này được tiện sẵn lỗ luồn dây xỏ cáp hoặc lắp đầu bi dẫn hướng có tác dụng như một mũi tàu rẽ bùn đất để tiến lên phía trước.

Khung xương thép chịu lực tích hợp bánh xe cơ động: Toàn bộ trọng lượng của sợi dây ghi kéo cáp dao động từ vài mươi kg đến cả trăm kg tùy độ dài, do đó hệ thống khung đỡ được gia công từ thép ống chịu lực mạ kẽm nhúng nóng hoặc sơn tĩnh điện chống rỉ. Khung được thiết kế tích hợp phanh hãm chống tự sổ dây, kèm theo hai bánh xe bằng cao su đặc đúc, giúp các bác thợ có thể kéo cuộn ghi di chuyển mượt mà trên mọi địa hình sình lầy, gồ ghề của công trường một cách nhẹ nhàng.

3. MA TRẬN PHÂN BỔ KÍCH THƯỚC DÂY GHI TỪ 5MM ĐẾN 14MM CHUẨN KỸ THUẬT

Mỗi cỡ đường kính dây ghi từ 5mm đến 14mm có độ cứng dọc trục và bán kính uốn cong hoàn toàn khác nhau. Nếu chọn dây quá nhỏ cho ống lớn, dây sẽ bị rùng, xoắn lượn sóng bên trong và không thể đẩy đi xa. Ngược lại, nếu chọn dây quá lớn cho ống nhỏ, dây sẽ quá cứng, không thể đi qua các đoạn cua gắt. Tùy thuộc vào khoảng cách thiết kế và đường kính ống ghen xoắn HDPE của dự án, các kỹ sư M&E cần lựa chọn phân bổ kích thước và chiều dài tương ứng từ 50m, 100m, 150m, 200m, 250m đến 300m nguyên cuộn không nối:

• Dòng ghi kéo cáp mini (Kích thước 5mm - 6mm): Đây là cỡ dây nhỏ nhất, cực kỳ dẻo dai với bán kính uốn cong siêu nhỏ. Chuyên dụng để đi dây mồi cho hệ thống ống luồn dây điện âm tường (ống PVC dầm bê tông), ống ghen bán nguyệt sàn văn phòng, hoặc ống HDPE bọc cáp quang rẽ nhánh vào nhà dân (FTTH).
  * Ống ứng dụng tối ưu: Phi 16mm, Phi 20mm, Phi 25mm, Phi 32mm. Chiều dài cuộn phù hợp: 50m - 100m.
• Dòng ghi luồn cáp tầm trung (Kích thước 8mm - 10mm): Phân khúc phổ thông nhất của anh em thợ thi công camera giám sát (CCTV) và mạng viễn thông nội bộ tòa nhà. Dây ghi cỡ 8mm đến 10mm vừa đủ độ cứng để đẩy đi xa từ 50m đến 150m, vừa đủ linh hoạt để luồn qua các hộp kỹ thuật tầng.
  * Ống ứng dụng tối ưu: Ống ghen xoắn HDPE Phi 40/30, Phi 50/40, Phi 65/50 hoặc Phi 75/60. Chiều dài cuộn phù hợp: 100m - 150m.
• Dòng ghi kéo cáp ngầm hạng nặng (Kích thước 11mm - 12mm): Cấu trúc lõi sợi thủy tinh cực dày giúp tăng cường lực đẩy tịnh tiến lên gấp nhiều lần. Đây là dòng sản phẩm bắt buộc phải có khi kéo các loại cáp quang kim loại, cáp đồng trục trục chính hoặc cáp điện lực hạ thế đi xuyên qua các tuyến đường giao thông, luồn hố ga ngầm đô thị với chiều dài cuộn lên tới 150m - 200m.
  * Ống ứng dụng tối ưu: Ống ghen xoắn HDPE Phi 85/65, Phi 105/80, Phi 130/100. Chiều dài cuộn phù hợp: 150m - 200m.
• Dòng ghi xỏ cống đại (Kích thước 13mm - 14mm): Là "ông vua" về lực đẩy trong phân khúc thi công ngầm. Sợi ghi nặng, lõi đặc siêu cứng, chuyên dùng cho các dự án hạ ngầm lưới điện trung thế, tuyến cáp ngầm xuyên biển hoặc cống bọc viễn thông trục quốc gia. Khung thép đi kèm loại này luôn là loại đại, có bánh xe lớn và hệ thống phanh hãm chịu lực cực cao để chịu được chiều dài từ 200m đến 300m.
  * Ống ứng dụng tối ưu: Các loại ống nhựa xoắn bảo vệ cáp Phi 160/125, Phi 195/150 lên tới Phi 260/200 và hệ thống cống hộp bê tông. Chiều dài cuộn phù hợp: 200m - 300m.

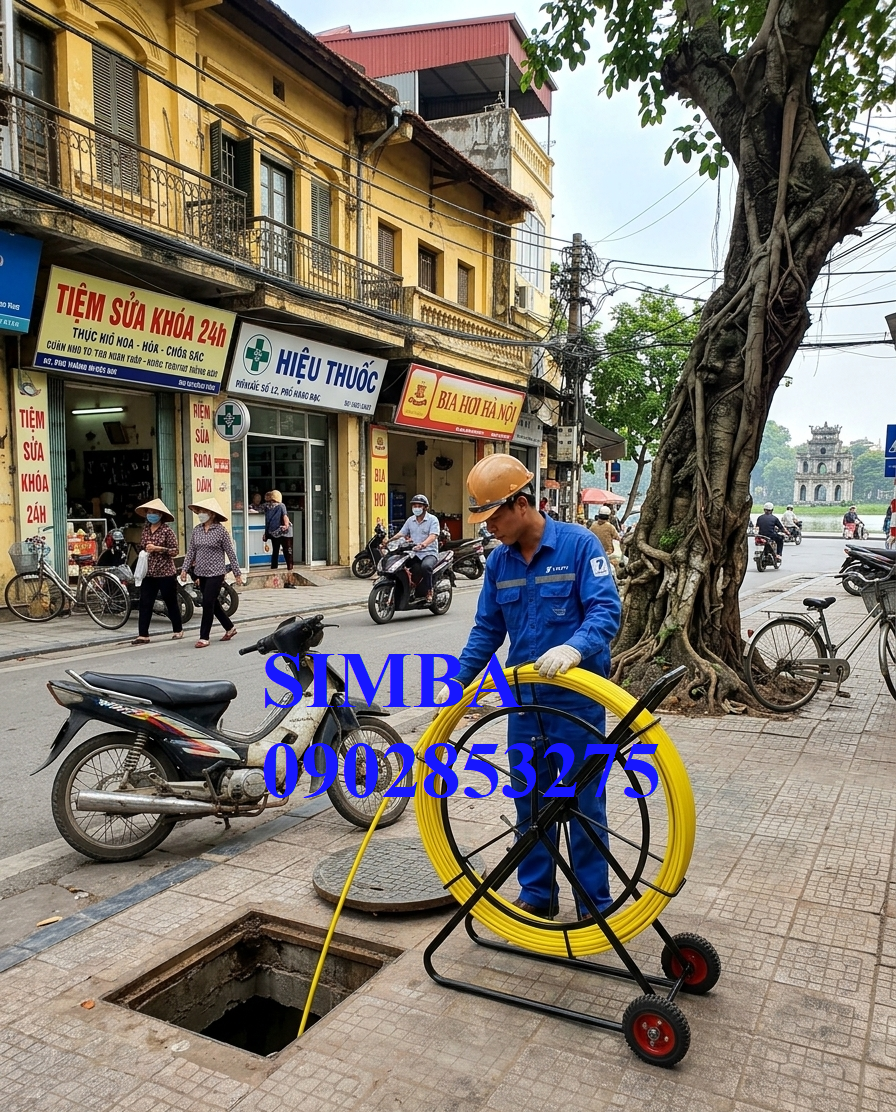

Hình 2: Đội ngũ kỹ thuật sử dụng ghi kéo cáp sợi thủy tinh để thông cống bể cáp lực

4. BẢNG THÔNG SỐ KỸ THUẬT CHI TIẾT PHỤ CẤP CÔNG TÁC NGHIỆM THU DỰ ÁN

Bảng thông số dữ liệu cơ học của thiết bị ghi luồn cáp sợi thủy tinh thương hiệu BILO phục vụ công tác bóc tách khối lượng và trình duyệt vật tư đầu vào với chủ đầu tư, ban quản lý dự án:

5. QUY TRÌNH KỸ THUẬT 4 BƯỚC SỬ DỤNG DÂN MỒI KÉO CÁP AN TOÀN, CHỐNG GÃY SỢI

Mặc dù có độ bền kéo nén rất lớn, nhưng bản chất lõi của dây mồi kéo cáp làm từ sợi thủy tinh nên có một nhược điểm cố hữu là giòn khi bị bẻ gập đột ngột vượt quá bán kính uốn cong cho phép. Để khai thác cuộn ghi bền bỉ qua hàng trăm công trình mà không bị đứt dây giữa đường, anh em thợ hãy tuân thủ nghiêm ngặt quy trình 4 bước sau:

6. CÁC LƯU Ý SỐNG CÒN VỀ BẢO QUẢN NÂNG CAO TUỔI THỌ DÂY GHI THỦY TINH

Của bền tại người – một cuộn ghi luồn cáp cống sợi thủy tinh chất lượng cao hoàn toàn có thể phục vụ hàng trăm dự án trong nhiều năm liền nếu anh em tuân thủ 3 nguyên tắc bảo quản vàng từ chuyên gia kỹ thuật Simba Corp:

• Vệ sinh bùn đất sau mỗi ca làm việc: Lòng cống ngầm luôn chứa lượng lớn bùn sình, nước thải chứa hóa chất ăn mòn hoặc cát mịn. Khi thu dây ghi kéo cáp vào lồng cuộn, nên dùng một chiếc giẻ lau dày ẩm ôm lấy thân dây để gạt sạch bùn cát. Việc này giúp ngăn không cho cát len lỏi cọ xát làm rách lớp nhựa bảo vệ ABS khi các vòng dây ép chặt lên nhau.
• Tuyệt đối không dùng xe cơ giới để kéo dây ghi: Khi dây ghi bị kẹt trong ống do sạt lở lòng cống ngầm, nhiều đội thợ có thói quen buộc đuôi dây vào xe bán tải hoặc máy xúc để giật kéo mạnh. Hành động này sẽ tác dụng một lực vượt quá giới hạn đứt (Tensile Strength) khiến lõi sợi thủy tinh bị dập nát hủy hoại ngay lập tức. Hãy dùng biện pháp xoay nhẹ luân phiên kết hợp bơm nước áp lực để làm mềm bùn đất giải cứu dây ghi.
• Tránh lưu kho dưới ánh nắng trực tiếp dài ngày: Mặc dù lớp vỏ nhựa bọc ngoài có chất chống tia UV, nhưng nếu anh em vứt cuộn ghi phơi nắng mưa suốt nhiều tháng ròng tại bãi kho ngoài trời, lớp nhựa bảo vệ sẽ dần bị giòn hóa, xuất hiện vết rạn chân chim dẫn đến hiện tượng dễ gãy gập khi thi công ở các công trình tiếp theo.

ĐẶT MUA GHI KÉO CÁP NGẦM SỢI THỦY TINH CHÍNH HÃNG GIÁ TỐT TẠI SIMBA CORP

Việc lựa chọn trang bị dòng vật tư thi công hạ tầng chất lượng cao như cuộn ghi kéo cáp BILO chính là giải pháp cốt lõi giúp các nhà thầu cơ điện tối ưu hóa vượt trội chi phí nhân công, rút ngắn 50% thời gian thông ống ngầm, nâng cao năng lực cạnh tranh đấu thầu dự án lớn. Simba Corp tự hào là nhà nhập khẩu trực tiếp và phân phối sỉ lẻ số lượng lớn dòng sản phẩm ghi luồn cáp sợi thủy tinh đầy đủ chứng chỉ CO, CQ, cam kết mức giá chiết khấu cạnh tranh nhất thị trường cùng chính sách bảo hành kỹ thuật dài lâu cho quý đối tác.
